UKT-xxZO

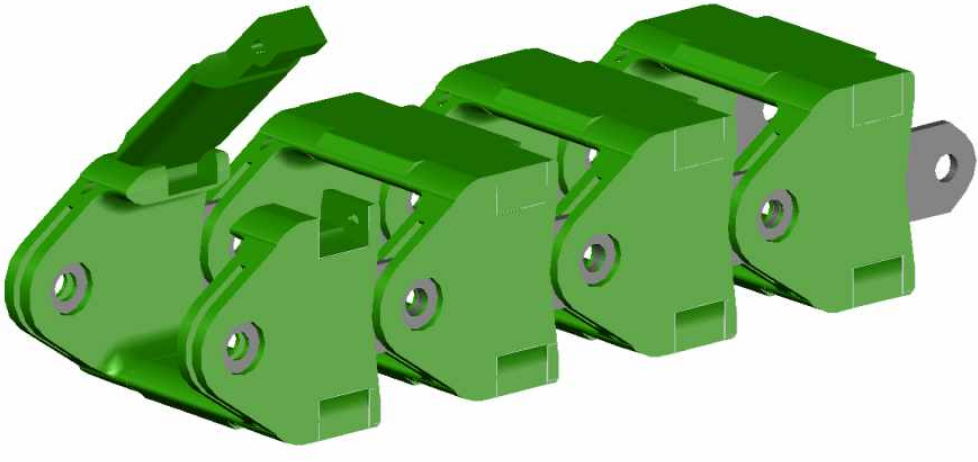

    Układak Kabla Kombajnowego typu UKT wersja zamknięta dwustronnie otwierana UKT - xxZO

    Nazwa cechy UKT-1xZO UKT-2xZO UKT-3xZO UKT-4xZO UKT-5xZO
    Temperatura otoczenia Od 0oC do 40o
    Wigotność otoczenia  Bez ograniczeń
    Masa [kg/m]  13,2 13,9 14,4 14,6 15,1
    Długość segmentu [mm] 176
    Rozstaw między śrubami łączacymi [mm] 125
    Szerokość [mm] 164  193  204  222  243
    Szerokość ze śrubą łączącą [mm] 170 199 210 228 249
    Wysokość [mm] 125
    Wymiar światła przekroju przedziałów kablowych [mm] 119,87  148/87  160/87  177/87  195,87
    Materiał wykonania elementu niemetalowego  Technyl C 236 zielony 6007 CF modyfikowany powierzchniowo
    Gatunek stali użytej do wykonania elementu nośnego  Oznaczenie Siła zrywająca [kN]
    Element nośny metalowy S235  UKT-x1  2x 54,1
    S355   UKT-x2  2x 67,8
    1.4301; 1.4541  UKT-x3  2x 93,2
    Oznakowanie wyrobu Ex h I Mb
    Certyfikaty  2323/IV/2021
