IWA-xE

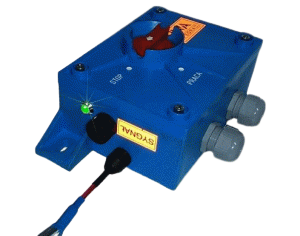

    Iskrobezpieczne wyłaczniki awaryjne IWA-E

    można stosować w podziemnych wyrobiskach zakładów górniczych, w pomieszczeniach bez zagrożenia wybuchem "a" jak i w pomieszczeniach ze stopniem "b" lub "c" niebezpieczeństwa wybuchu metanu oraz należących do klasy A i B zagrożenia wybuchem pyłu węglowego.

    Iskrobezpieczne Wyłączniki Awaryjne typu IWA-E w wersji IWA-xE (3- styki przełączne) produkowane są w następujących wykonaniach:

    • IWA-1E
      wyposażony we wpusty kablowe PG 16 umieszczone w ściankach bocznych, umożliwiające doprowadzenie kabli o średnicy zewnętrznej do 14 mm
    • IWA-2E
      wyposażony w przepusty w ściance górnej umożliwiające połączenie z urządzeniem głośnomówiącym
    • IWA-3E
      wyposażony we wpusty kablowe PG 21 umieszczone w ściance dolnej umożliwiające doprowadzenie kabli o średnicy zewnętrznej do 18 mm.

    Dane techniczne

    Napięcie zasilania z obwodów iskrobezpiecznych ia, ib do 42VAC lub 60VDC
    Dopuszczalny prąd pojedynczego obwodu 100 mA
    Ilość styków możliwych do wykorzystania 3 lub 4 styki przełączne + styk zwierny PS
    Siła konieczna do wyłączenia 150 – 250 N
    Zakres temperatury pracy -20°C do + 40°C
    Maksymalna temperatura powierzchni temperatura otoczenia
    Gabaryty (IWA-xE, IWA-xER ,IWA-xEn) 288 mm x 150 mm x 103 mm
    Masa 2 kg
    Stopień ochrony IP 56
    Cecha dopuszczenia M1 Ex ia I Ma
    Numer dopuszczenia FTZU 05 ATEX 0095
    Znak CE 1026
    Napięcie zasilania diody LED dla IWA-xn 10-15,75 VDC
    Maksymalny prąd zasilający dla IWA-xEn 6 mA DC
    Parametry SIL: SRP/CS na h – 9,0511x 10-7 PL-d

    Budowa

    Obudowa wyłączników ma kształt prostopadłościanu i wykonana została z tworzywa sztucznego -poliamidu, barwionego na kolor niebieski. Wnętrze obudowy podzielone jest na dwie komory. W tylnej beznapięciowej komorze, umieszczony jest mechanizm blokowania i odblokowania wyłącznika, wypełniony smarem specjalnym. Wewnątrz komory przedniej znajduje się płyta montażowa z trzema lub czterema mikrowyłącznikami niestabilnymi ze stykami przełącznymi oraz jeden mikrowyłącznik niestabilny ze stykiem normalnie otwartym i listę montażową 14- liniową.

    Na zewnątrz obudowy wyprowadzone są:

    • prawe i lewe cięgno mechanizmu blokowania
    • pokrętło odblokowania
    • przycisk do nadawania sygnału porozumiewającego
    • dwa wpusty kablowe

    Wyłączniki przystosowane są do mocowania za pomocą śrub M 10 do konstrukcji przenośnika lub innej.
