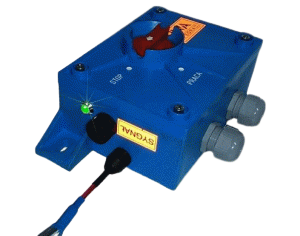

Iskrobezpieczny Wyłącznik Awaryjne typu IWA-E w wersji IWA-xEB oprócz spełniania powyżej opisanych funkcji IWA-xE posiada dodatkowo zabudowany w pokrętle wyłącznik bezpieczeństwa, który składa się z grzybka oraz mechanizmu jego uruchamiania. Wciśnięcie grzybka powoduje przejście urzadzenie w stan zatrzymania awaryjnego. Stan pracy lub wyłączenia sygnalizują dwukolorowe diody LED.
Iskrobezpieczne Wyłączniki Awaryjne typu IWA-E w wersji IWA-xEB produkowane są w następujących wykonaniach:
- IWA-1EB
wyposażony we wpusty kablowe PG 16 umieszczone w ściankach bocznych, umożliwiające doprowadzenie kabli o średnicy zewnętrznej do 14 mm. - IWA-2EB
wyposażony w przepusty w ściance górnej umożliwiające połączenie z urządzeniem głośnomówiącym. - IWA-3EB
wyposażony we wpusty kablowe PG 21 umieszczone w ściance dolnej umożliwiające doprowadzenie kabli o średnicy zewnętrznej do 18 mm.
Dane techniczne
| Napięcie zasilania z obwodów iskrobezpiecznych ia, ib do | 42VAC lub 60VDC |
| Dopuszczalny prąd pojedynczego obwodu | 100 mA |
| Ilość styków możliwych do wykorzystania | 3 lub 4 styki przełączne + styk zwierny PS |
| Siła konieczna do wyłączenia | 150 – 250 N |
| Zakres temperatury pracy | -20°C ¸ + 40°C |
| Maksymalna temperatura powierzchni | temperatura otoczenia |
| Gabaryty IWA-xEB ,IWA-xEBn | 288 mm x 150 mm x 113 mm |
| Masa | 2 kg |
| Stopień ochrony | IP 56 |
| Cecha dopuszczenia | I M1 Ex ia I Ma |
| Numer dopuszczenia | FTZU 05 ATEX 0095 |
| Znak CE | 1026 |
| Napięcie zasilania diody LED dla IWA-xEB,IWA-xEBn | 10-15,75 VDC |
| Maksymalny prąd zasilający dla IWA-xEB,IWA-xEBn | 6 mA DC |
| Parametry SIL: SRP/CS na h – 9,0511x 10-7 PL-d | SIL-2 |
Budowa
- prawe i lewe cięgno mechanizmu blokowania
- pokrętło odblokowania oraz grzybek załączania i wyłączania awaryjnego "EMERGENCY"
- przycisk do nadawania sygnału porozumiewającego
- dwa wpusty kablowe
Wyłączniki przystosowane są do mocowania za pomocą śrub M 10 do konstrukcji przenośnika lub innej.
