Iskrobezpieczne wyłaczniki awaryjne IWA-xEn
z kontrolą naciągu linki, można stosować w podziemnych wyrobiskach zakładów górniczych, w pomieszczeniach bez zagrożenia wybuchem "a" jak i w pomieszczeniach ze stopniem "b" lub "c" niebezpieczeństwa wybuchu metanu oraz należących do klasy A i B zagrożenia wybuchem pyłu węglowego.
Iskrobezpieczne Wyłączniki Awaryjne typu IWA-E w wersji IWA-xEn, produkowane są w następujących wykonaniach:
- IWA-1En
wyposażony we wpusty kablowe PG 16 umieszczone w ściankach bocznych, umożliwiające doprowadzenie kabli o średnicy zewnętrznej do 14 mm - IWA-2En
wyposażony w przepusty w ściance górnej umożliwiające połączenie z urządzeniem głośnomówiącym - IWA-3En
wyposażony we wpusty kablowe PG 21 umieszczone w ściance dolnej umożliwiające doprowadzenie kabli o średnicy zewnętrznej do 18 mm.
Iskrobezpieczne Wyłączniki Awaryjne typu IWA-E w wersji IWA-xEBn, produkowane są w następujących wykonaniach:
- IWA-1EBn
wyposażony we wpusty kablowe PG 16 umieszczone w ściankach bocznych, umożliwiające doprowadzenie kabli o średnicy zewnętrznej do 14 mm. - IWA-2EBn
wyposażony w przepusty w ściance górnej umożliwiające połączenie z urządzeniem głośnomówiącym. - IWA-3EBn
wyposażony we wpusty kablowe PG 21 umieszczone w ściance dolnej umożliwiające doprowadzenie kabli o średnicy zewnętrznej do 18 mm.
Sposób montażu
- Wskaźnik naciągu linki (min. 10, max. 20 mm)
- Oczka stabilizujące, max co 3 m
- Standardowo 70 m
- Wyłącznik awaryjny IWA-xEn końcowy (prawy,lewy)
- Pokrętło wyłącznika
- Wskaźnik naciągu linki
- Łącznik- szekla
- Śruba rzymska do regulacji naprężenia linki
- Kausza
- Zacisk linkowy
- Śruba oczkowa
- Wyłącznik awaryjny IWA-xEn
- Lina bezpieczeństwa
Dane techniczne
| Napięcie zasilania z obwodów iskrobezpiecznych ia, ib do | 42VAC lub 60VDC |
| Dopuszczalny prąd pojedynczego obwodu | 100 mA |
| Ilość styków możliwych do wykorzystania | 3 lub 4 styki przełączne + styk zwierny PS |
| Siła konieczna do wyłączenia | 150 – 250 N |
| Zakres temperatury pracy | -20°C ¸ + 40°C |
| Maksymalna temperatura powierzchni | temperatura otoczenia |
| Gabaryty IWA-xEn | 288 mm x 150 mm x 103 mm |
| Gabaryty IWA-xEBn | 288 mm x 150 mm x 113mm |
| Masa | 2 kg |
| Stopień ochrony | IP 56 |
| Cecha dopuszczenia | I M1 Ex ia I Ma |
| Numer dopuszczenia | FTZU 05 ATEX 0095 |
| Znak CE | 1026 |
| Napięcie zasilania diody LED dla IWA-xEB,IWA-xEBn | 10-15,75 VDC |
| Maksymalny prąd zasilający dla IWA-xEB,IWA-xEBn | 6 mA DC |
| Parametry SIL: SRP/CS na h – 9,0511x 10-7 PL-d | SIL-2 |
Budowa

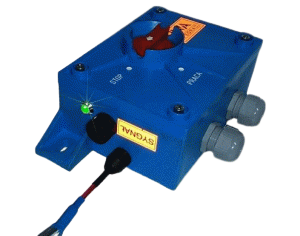

Obudowa wyłączników ma kształt prostopadłościanu i wykonana została z tworzywa sztucznego -poliamidu, barwionego na kolor niebieski. Wnętrze obudowy podzielone jest na dwie komory. W tylnej beznapięciowej komorze, umieszczony jest mechanizm blokowania i odblokowania wyłącznika, mechanizm kontroli naciągu linki, wypełniony smarem specjalnym. Wewnątrz komory przedniej znajduje się płyta montażowa z czterema mikrowyłącznikami niestabilnymi ze stykami przełącznymi oraz jeden mikrowyłącznik niestabilny ze stykiem normalnie otwartym ( sygnalizacja dźwiękowa) i listwę montażową 14- liniową.
W bocznych ściankach obudowy znajdują dię diody LED, zaświecane odpowiednio do stanu urządzenia: w przypadku ustawienia pokrętła w pozycji PRACA - na zielono, w razie zaciągnięcia linki bezpieczeństwa lub jej zerwaniu, albo przekręceniu pokrętła w pozycję STOP - na czerwono.
Sygnalizacja optyczna pozwala szybko zidentyfikować miejsce zaistniałej awarii.
W sytuacji zerwania linki bezpieczeństwa, układ mechanizmu nie pozwala na przełączenie urządzenia za pomocą pokrętła w położenie PRACA, do momentu usunięcia awarii.
Na zewnątrz obudowy wyprowadzone są:
- prawe i lewe cięgno mechanizmu blokowania z regulacją naciągu linki
- pokrętło odblokowania
- przycisk do nadawania sygnału porozumiewającego
- dwa wpusty kablowe
- dwie dwukolorowe diody LED
Wyłączniki przystosowane są do mocowania za pomocą śrub M 10 do konstrukcji przenośnika lub innej.
