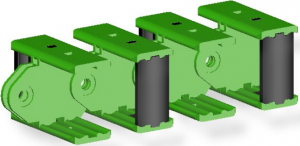

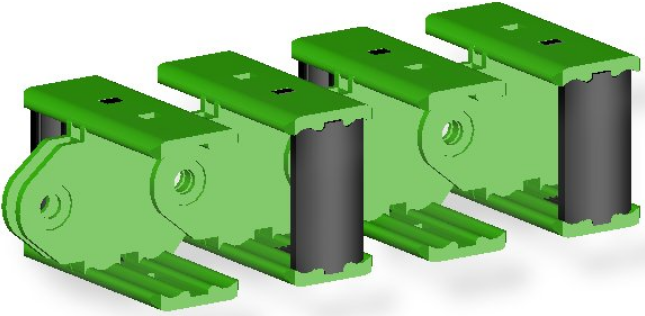

Układak Kabla Kombajnowego typu UKT wersja podstawowa UKT - xx
Wersja podstawowa UKT-xx | UKT-1x | UKT-2x | UKT-3x | UKT-4x | |
Temperatura otoczenia | Od 0oC do 40oC | ||||
Wilgotność otoczenia | Bez ograniczeń | ||||
Masa [kg/m] | 6,9 | 7,3 | 7,6 | 8,1 | |
Długość segmentu [mm] | 150 | ||||
Rozstaw między śrubami łączacymi [mm] | 100 | ||||
Szerokość [mm] | 160 | 185 | 205 | 245 | |
Wysokość [mm] | 110 | ||||
Wymiar światła przekroju przedziałów kablowych [mm] | 86/82 | 86/82 | 86/103 | 86/113 | |
Wymiar światła przekroju przedziałów kablowych [mm] | 86/58 | 86/83 | 86/83 | 86/113 | |
Materiał wykonania elementu niemetalowego | Technyl C 236 zielony 6007 CF modyfikowany powierzchniowo | ||||
Gatunek stali użytej do wykonania elementu nośnego | Oznaczenie | Siła zrywająca [kN] | |||
Element nośny metalowy | S235 | UKT-x1 | 54,1 | ||
S355 | UKT-x2 | 67,8 | |||
1.4301; 1.4541 | UKT-x3 | 93,2 | |||
Oznakowanie wyrobu | Ex h I Mb | ||||
Certyfikaty | B/2323/IV/2021 |
