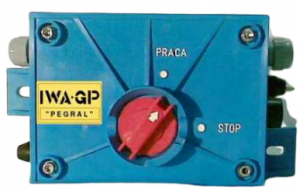

Iskrobezpieczne włączniki awaryjne typu IWA-GP przeznaczone są do stosowania w atmosferach gazowych lub pyłowych w innych pomieszczeniach poza kopalniami.
Produkowane są w następujących wersjach : IWA-xGP, IWA-xGPR, IWA-xGPn
Iskrobezpieczne wyłączniki awaryjne IWA-xGP produkowane są w następujących wykonaniach:
- IWA-1GP
wyposażony we wpusty kablowe PG 16 umieszczone w ściankach bocznych, umożliwiające doprowadzenie kabli o średnicy zewnętrznej do 14 mm, - IWA-3GP
wyposażony we wpusty kablowe PG 21 umieszczone w ściance dolnej umożliwiające doprowadzenie kabli o średnicy zewnętrznej do 18 mm. - IWA-1GPR
wyposażony we wpusty kablowe PG 16 umieszczone w ściankach bocznych, umożliwiające doprowadzenie kabli o średnicy zewnętrznej do 14 mm i dodatkowy czwarty mikrowyłącznik. - IWA-3GPR
wyposażony we wpusty kablowe PG 21 umieszczone w ściance dolnej umożliwiające doprowadzenie kabli o średnicy zewnętrznej do 18 mm.
Dane techniczne:
Napięcie zasilania obwodów | Do 42V AC lub 60V DC |
Dopuszczalny prąd pojedynczego obwodu dla kategorii 1G | Ii 3,3 A |
Dopuszczalny prąd pojedynczego obwodu dla kategorii 1D | Ii 250 mA |
Ilość styków możliwych do wykorzystania | 3 lub 4 styki przełączne + styk zwierny przycisku sygnału PS |
Siła konieczna do wyłączenia | 150 – 250 N |
Zakres temperatury pracy | -30°C ¸ + 40°C |
Maksymalna temperatura powierzchni | temperatura otoczenia |
Gabaryty IWA-xGP, IWA-xGPR, IWA-xGPn | 288mm x 150mm x 133mm |
Masa | 2 kg |
Stopień ochrony – klasa szczelności | IP 56 |
Cecha dopuszczenia | |
Numer dopuszczenia | FTZU 17 ATEX 0046 |
Znak CE | |
Napięcie zasilania diody LED dla IWA-xGPn | 12 VDC |
Maksymalny prąd zasilający LED | 6 mA |
Parametry SIL | SRP/CS na h – 9,0511x 10-7 PL-d , SIL -2 |
