IWA-xGPB

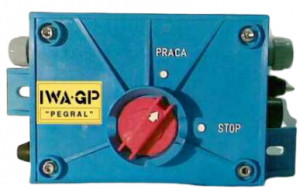

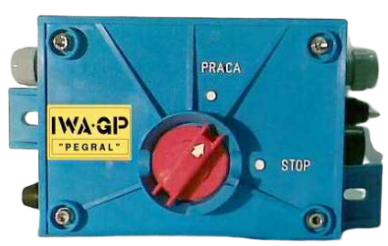

    Iskrobezpieczne włączniki awaryjne typu IWA-GP przeznaczone są do stosowania w atmosferach gazowych lub pyłowych w innych pomieszczeniach poza kopalniami.

    Posiadają dodatkowy grzybkowy wyłącznik bezpieczeństwa oraz dwukolorowe diody LED, wskazujące aktualny stan urządzenia.

    Produkowane są w następujących wersjach : IWA-xGPB, IWA-xGPBn

    Iskrobezpieczne wyłączniki awaryjne IWA-xGP produkowane są w następujących wykonaniach:

    • IWA-1GPB
      wyposażone we wpusty kablowe PG 16 umieszczone w ściankach bocznych, umożliwiające doprowadzenie kabli o średnicy zewnętrznej do 14 mm.
    • IWA-3GPB
      wyposażony we wpusty kablowe PG 21 umieszczone w ściance dolnej umożliwiające doprowadzenie kabli o średnicy zewnętrznej do 18 mm.
    • IWA-1GPBn
      wyposażony we wpusty kablowe PG 16 umieszczone w ściankach bocznych, umożliwiające doprowadzenie kabli o średnicy zewnętrznej do 14 mm.
    • IWA-3GPBn
      wyposażony we wpusty kablowe PG 21 umieszczone w ściance dolnej umożliwiające doprowadzenie kabli o średnicy zewnętrznej do 18 mm.

    Urządzenie wyposażone zostało w dwa zabezpieczenia powodujące przerwanie obwodu bezpieczeństwa – wyłącznik awaryjny oraz wyłącznik linkowy. W przypadku zadziałania wyłącznika awaryjnego lub linkowego, ich załączenie sygnalizowane jest za pomocą dwóch diod led (sygnalizacja świetlna) umieszczonych na bokach urządzenia z lewej i prawej jego strony. Umiejscowienie diod zostało dobrane w taki sposób, aby w przypadku zadziałania któregoś z wyłączników, fakt ten widoczny był z daleka dla obsługi przemieszczającej się wzdłuż przenośnika.

    Aby zadziałaniu uległ wyłącznik awaryjny należy go energicznie wcisnąć. Wskażniki ledowe zmienią kolor na czerwony.

    Wyłącznik linkowy z regulacją naciągu linki IWA-GPBn zainstalowany w urządzeniu, może być wykorzystany w aplikacji z linką o maksymalnej długości 70 metrów. Na końcu linki powinien znajdować się wyłącznik końcowy prawy lub lewy lub specjalna sprężyna napinająca (kompensacyjna), przymocowana do przelotki mocującej. Aby zadziałaniu uległ wyłącznik linkowy, należy energicznie pociągnąć za linkę, prostopadle do jej ułożenia, w kierunku przeciwnym do przenośnika taśmowego. Zadziałanie wyłącznika następuje zarówno w przypadku pociągnięcia za linkę jak i w przypadku zerwania lub poluzowania linki. Po aktywacji dochodzi do mechanicznej blokady wyłącznika. Odblokowanie jest możliwe jedynie ręcznie, bezpośrednio na wyłączniku. Stan wyłącznika można obserwować przez zmianę koloru diód led (wyłącznik pracuje normalnie- kolor zielony, pociągnięto za linkę, linka zerwana - kolor czerwony).

    Dane techniczne:

    Napięcie zasilania obwodów Do 42V AC lub 60V DC
    Dopuszczalny prąd pojedynczego obwodu dla kategorii 1G Ii 3,3 A
    Dopuszczalny prąd pojedynczego obwodu dla kategorii 1D Ii 250 mA
    Ilość styków możliwych do wykorzystania 3 lub 4 styki przełączne + styk zwierny przycisku sygnału PS
    Siła konieczna do wyłączenia 150 – 250 N
    Zakres temperatury pracy -30°C do + 40°C
    Maksymalna temperatura powierzchni temperatura otoczenia
    Gabaryty IWA-xGPB ,IWA-xGPBn 288mm x 150mm x 113mm
    Masa 2 kg
    Stopień ochrony – klasa szczelności IP 56
    Cecha dopuszczenia  II 1G Ex ia IIA T4 Ga
     II 1D Ex ia IIIC T135°C Da
    Numer dopuszczenia FTZU 17 ATEX 0046
    Znak CE  1026
    Napięcie zasilania diody LED dla IWA-xGPB, IWA-xGPBn 12 VDC
    Maksymalny prąd zasilający LED 6 mA
    Parametry SIL SRP/CS na h – 9,0511x 10-7 PL-d , SIL -2

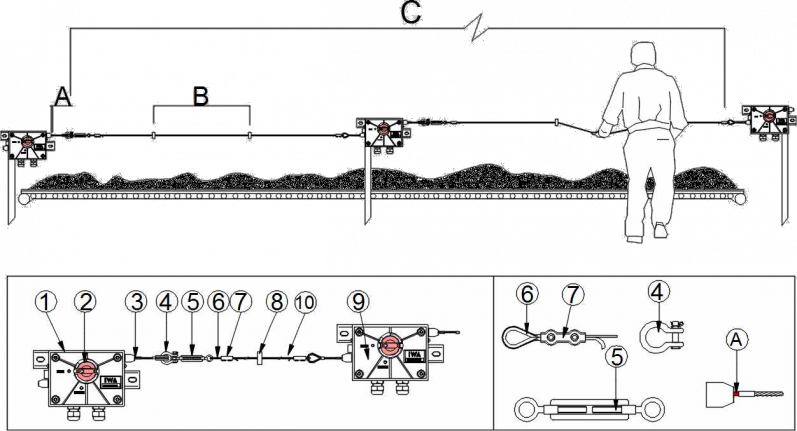

    Sposób montażu:

    1. Wskaźnik naciągu linki (min. 10, max. 20 mm)
    2. Oczka stabilizujące, max co 3 m
    3. Standardowo 70 m
    1. Wyłącznik awaryjny IWA-xGPBn końcowy (prawy,lewy)
    2. Pokrętło wyłącznika
    3. Wskaźnik naciągu linki
    4. łącznik- szekla
    5. Śruba rzymska do regulacji naprężenia linki
    6. Kausza
    7. Zacisk linkowy
    8. Śruba oczkowa
    9. Wyłącznik awaryjny IWA-xGPBn
    10. Lina bezpieczeństwa

    Dane techniczne:



    Napięcie zasilania obwodów Do 42V AC lub 60V DC
    Dopuszczalny prąd pojedynczego obwodu dla kategorii 1G Ii 3,3 A
    Dopuszczalny prąd pojedynczego obwodu dla kategorii 1D Ii 250 mA
    Ilość styków możliwych do wykorzystania 3 lub 4 styki przełączne + styk zwierny przycisku sygnału PS
    Siła konieczna do wyłączenia 150 – 250 N
    Zakres temperatury pracy -30°C do + 40°C
    Maksymalna temperatura powierzchni temperatura otoczenia
    Gabaryty IWA-xGP, IWA-xGPR, IWA-xGPn 288mm x 150mm x 133mm
    Gabaryty IWA-xGPB ,IWA-xGPBn 288mm x 150mm x 113mm
    Masa 2 kg
    Stopień ochrony – klasa szczelności IP 56
    Cecha dopuszczenia  II 1G Ex ia IIA T4 Ga
     II 1D Ex ia IIIC T135°C Da
    Numer dopuszczenia FTZU 17 ATEX 0046
    Znak CE  1026
    Napięcie zasilania diody LED dla IWA-xGPB, IWA-xGPBn 12 VDC
    Maksymalny prąd zasilający LED 6 mA
    Parametry SIL SRP/CS na h – 9,0511x 10-7 PL-d , SIL -2
