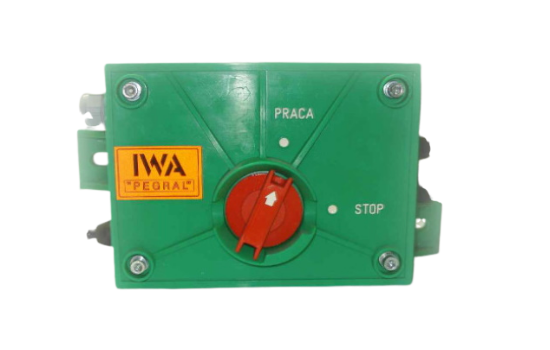

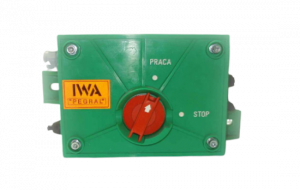

IWA-xPB

    Wyłączniki awaryjne typu IWA-P przeznaczone są do stosowania w powierzchniowych układach sterowania zakładów górniczych węgla kamiennego i innych kopalin, gdzie nie występuje zagrożenie wybuchu gazu lub pyłu. Produkowane są w następujących wersjach : IWA-xPB, IWA-xPBn.

    Wyłączniki Awaryjne typu IWA-xPB produkowane są w następujących wykonaniach:

    • IWA-1PB
      wyposażony we wpusty kablowe PG 16 umieszczone w ściankach bocznych, umożliwiające doprowadzenie kabli o średnicy zewnętrznej do 14 mm, wyposażony w grzybkowy przycisk bezpieczeństwa.
    • IWA-3PB
      wyposażony we wpusty kablowe PG 21 umieszczone w ściance dolnej umożliwiające doprowadzenie kabli o średnicy zewnętrznej do 18 mm, wyposażony w grzybkowy przycisk bezpieczeństwa.
    • IWA-1PBn
      wyposażony we wpusty kablowe PG 16 umieszczone w ściankach bocznych, umożliwiające doprowadzenie kabli o średnicy zewnętrznej do 14 mm, wyposażony w grzybkowy przycisk bezpieczeństwa oraz kontrolę naciągu linki.
    • IWA-3PBn
      wyposażony we wpusty kablowe PG 21 umieszczone w ściance dolnej umożliwiające doprowadzenie kabli o średnicy zewnętrznej do 18 mm, wyposażony w grzybkowy przycisk bezpieczeństwa oraz kontrolę naciągu linki.

    Dane techniczne

    Częstotliwość znamionowa 50 Hz
    Kategoria użytkowania AC 14
    DC 13
    Napięcie znamionowe łączeniowe Ue  230V
    Napięcie znamionowe obwodu sterowniczego Uc  230V
    Praca ciągła
    Prąd znamionowy dla IWA-xPB, IWA-xPBn In 5A
    Napięcie znamionowe izolacji Ui 500V
    Stopień zanieczyszczenia środowiska 3
    Napięcie zasilania diody LED dla IWA-xPB, IWA-xPBn 12 – 24VDC *
    Maksymalny prąd zasilający diody LED dla IWA-xPB, IWA-xPBn 20 mA
    Ilość styków możliwych do wykorzystania 3 lub 4 styki przełączne + styk zwierny przycisku sygnału PS
    Siła konieczna do wyłączenia 150 – 250 N
    Warunki pracy – temperatura otoczenia -40°C¸+ 40°C
    Gabaryty IWA-xPB ,IWA-xPBn 288 mm x 150 mm x 113 mm
    Masa 2 kg
    Stopień ochrony IP 56
    Znak CE
    * Fabryczne ustawienie na płytce zasilania diody LED  wynosi 12 VDC. Istnieje możliwość przełączenia na napięcie 24 VDC
